Transformateur de couranthaute et basse tension

Comment les transformateurs de courant TCT fonctionnent-ils ?

Les transformateurs de courant fonctionnent selon le principe de l'induction électromagnétique. Le dispositif est généralement constitué d’un noyau magnétique en Fer-Silicium, Fer-Nickel ou Nanocristallin et d’un enroulement primaire appelé bobine qui est traversé par le courant à mesurer ; et d'un enroulement secondaire, qui est connecté à un appareil de mesure. Lorsque le courant traverse l'enroulement primaire, un champ magnétique est généré autour de celui-ci. Ce champ magnétique induit une tension dans l'enroulement secondaire, qui est proportionnelle au courant traversant l'enroulement primaire. Cette tension est ensuite convertie en une mesure de courant.

Les transfo de courant sont conçus pour fonctionner à des niveaux de tension élevés et pour isoler l'appareil de mesure de la haute tension. Ils sont également conçus pour produire des signaux de sortie qui sont précis et proportionnels au courant traversant l'enroulement primaire.


Transformateurs de courant les applications et usages

Les transformateurs de courant sont utilisés dans diverses applications, notamment dans les systèmes de distribution d'énergie électrique, les systèmes de surveillance de la qualité de l'énergie et les systèmes de protection des équipements électriques. Les marchés d’utilisation des transformateurs de courant TCT sont très variés : le ferroviaire, la gestion du réseau électrique, le nucléaire avec une gamme de transformateurs de courant de sécurité, l’aéronautique, la défense, le médical, le smart Grid, la soudure, et bien d’autres encore.

Dans les systèmes de distribution d'énergie électrique, les transformateurs de courant sont utilisés pour mesurer le courant de l’ensemble des systèmes électriques d’une installation industrielle. Ces mesures sont utilisées pour surveiller l'état du système électrique et pour détecter les pannes ou les surcharges. Les transformateurs de courant sont également utilisés pour mesurer la consommation électrique dans les bâtiments commerciaux et industriels.

Dans les systèmes de surveillance de la qualité de l'énergie, les transformateurs de courant sont utilisés pour surveiller les fluctuations de tension et les harmoniques dans les réseaux électriques. Ces mesures sont importantes pour garantir que les équipements électriques fonctionnent correctement et pour éviter les pannes.

Dans les systèmes de protection des équipements électriques, les transformateurs de courant sont utilisés pour détecter les surcharges et les courts-circuits dans les circuits électriques. Les transformateurs de courant sont également utilisés pour mesurer le courant de fuite dans les circuits de mise à la terre, ce qui est important pour garantir la sécurité des travailleurs et des utilisateurs.

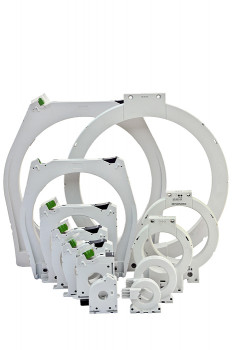

Notre gamme de transformateurs de courant différentiel est l’une des plus large du marché, avec des tailles allants du diamètre de 15mm jusqu’à 300mm !

Types de transformateurs de courant proposé par TCT

Il existe plusieurs types de transformateurs de courant, notamment :

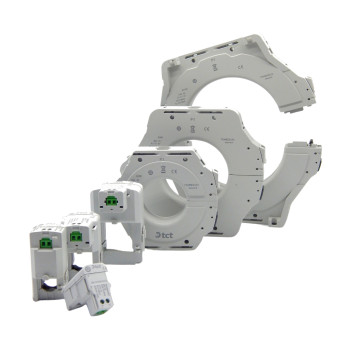

• les transformateurs de courant à noyau ouvert aussi appelé transfo ouvrant, simple d'installation autour du fil ou câble grâce à un pince intégré

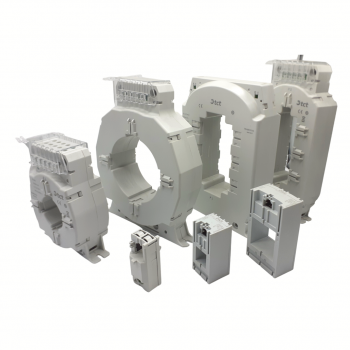

• les transformateurs de courant à noyau fermé qui nécessite un montage plus complexe puisqu'il doit passer autour du câble.

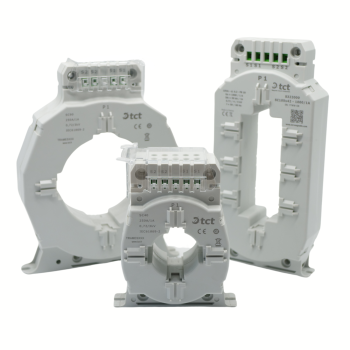

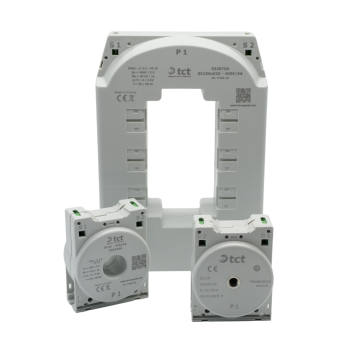

Dans cette dernière catégorie on trouvera également des transformateurs de sécurité, des transformateurs de mesure, des transformateurs différentiels, des transformateurs de comptage ou transformateur de mesure haute précision, ainsi que des transformateurs étalon. Il n'est pas toujours simple de se repérer dans ces solutions, n'hésitez pas à nous contacter pour en savoir plus !

L'expertise TCT

Expert en développement et fabrication de noyaux magnétiques, nous sommes l’un des seuls en Europe à réaliser nos transformateurs de courant de l’enroulage du noyau magnétiques, au bobinage et jusqu’au produit fini. Associant précision de mesure jusqu’à 0,1% et compacité, nos transformateurs de courant peuvent être utilisés dans les différentes armoires électriques pour s’adapter au pas ou module des disjoncteurs modulaires du marché. Une large gamme d’accessoire compatible avec l’ensemble de la gamme est aussi disponible pour une utilisation optimisée : centreur souple, capot plombable, Kit fixation rail Din...

Les clients les plus exigeants nous font confiance : Schneider Electric, Socomec, Comeca, Enedis, ….

Un besoin spécifique ? TCT, constructeur français reconnu, dispose d'un bureau d'étude qui vous accompagner pour créer la solution adaptée sur-mesure !
